Vuodesta 2022 LUMIK on ollut mukana suomalaisessa paalutuslaiteryhmässä kehittämässä betonipaalujen, teräsponttien ja muiden elementtien paalutuslaitteita.

Nyt tarjoamme uusia laitetyyppejä:
  • VIBRA, Sivutartuntamenetelmällä varustettu VHS-sarjan hydraulivibra. Teräsponttien ja muiden profiilielementtien paalutusta varten.
  • Lyöntipaalutuslaite, PHH-sarjan pneumohydraulinen järkäle. Teräsbetonipaalujen, teräsputkien ja profiilielementtien paalutusta varten.

Tällä hetkellä on valmistettu VHS-sarjan hydraulisen vibran ja PHH-sarjan pneumohydraulisen järkäleen ensimmäiset kappaleet sekä aloitettu laitteiden markkinointi ja potentiaalisten asiakkaiden etsintä.

Etsimme ryhmäämme yhteistyöyrityksiä, jotka ovat kiinnostuneita ostamaan tuotteitamme tai osallistumaan uusien tuotteiden kehittämistyöhön. Olemme kiinnostuneita myös uusista sijoittajista.

Matti Nurmi
Sr. Deputy
Project Manager

Lyöntijärkäle

PHH-sarjan pneumohydraulinen järkäle pakotetulla kiihtyvyydellä lyöntiosalla teräsbetonipaalujen, teräsputkien ja profiilielementtien paalutusta varten.
Suurin osa markkinoilla tarjolla olevista järkäleista teräsbetoni- ja muuntyyppisten paalujen lyöntiin, joissa on maan vetovoiman lisäksi lyöntiosan pakkokiihdytys, ovat puhtaasti hydraulisia.

Tälläisissä järkäleissä sekä lyöntiosan nostamisen että putoamisen iskun aikana hoitaa hydraulijärjestelmä. Iskun aikana lyöntiosan pakotetusta kiihtyvyydestä aiheuttaman järkäleen rungon nousun neutraloimiseksi järkäleiden rungot valmistetaan tarkoituksella ylipainoisina, milloin rungon lisäpainolla on tärinän kompensoiva rooli.

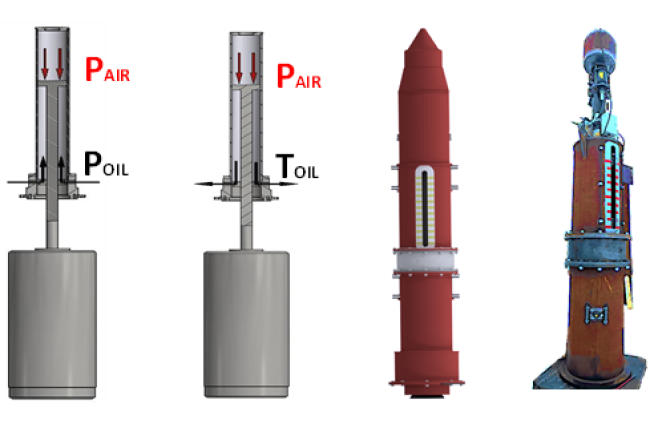

Tarjoamamme uuden sukupolven PHH-sarjan pneumohydraulisen järkäleen hydrauliikka hoitaa ainoastaan lyöntiosan nostosyklin. Itse lyöntiosan isku pakotetulla kiihtyvyydellä saadaan aikaan pneumaattisella järjestelmällä.

PHH -sarjan pneumohydraulinen järkäle

Hydrauliikkaan verrattuna kaasukiihdytys iskussa yksinkertaistaa järkäleen rakennetta, lisää luotettavuutta ja vähentää ennaltaehkäisevä korjauksia. Iskun aikana lyöntiosan kiihtyvyydestä syntyvien voimien aiheuttaman rungon tärinän neutraloimiseksi PHH- sarjan järkäle on varustettu automaattisella jarrujärjestelmällä. Tästä johtuen järkäleen runko kevyempi, koska ei tarvita ylimääräistä painoa kiihdytyksen vastapainoksi.

Technical data PHH -series Type Rig’s Type Offshore
Ram block, t 5 6 7 16 20 25
Max energy, kNm 80 95 110 320 400 500
Ram block dia, m 0.6 0.6 0.6 0.8 0.8 0.8
Cylinder stroke, m 1.2 1.2 1.2 1.2 1.2 1.2
Pressure, Bar 170 180 190 200 220 250
Frame Weight, t 7.8 9.0 10.2 25 29 35
Total Weight, t 9.0 10.2 11.4 42 46 52
